主要机构概述：

该机由控制系统和主机两部分组成：控制系统采用我公司独立研发的专用控制系统、高精度测力传感器、触摸屏、台式电脑和布氏图像处理系统等。

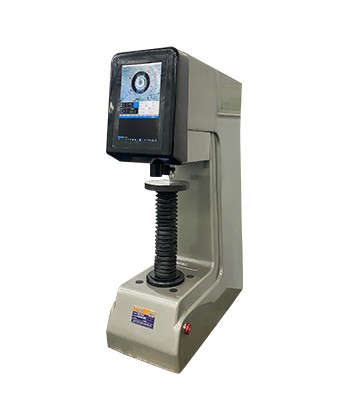

主机机身及工作台采用精密铸造工艺。整机由底座、机身、步进电机、丝杠、工作台、转动头、布氏加卸荷系统等组成。工作台升降是由步进电机带动丝杠进行升降，试验力的加卸荷也是采用步进电机进行控制，动作精确，确保加荷力值稳定在国标要求的范围内，同时在规定的时间内完成加载，模块化设计，方便维修和更换。

电气控制系统：

中央处理器采用STMicroelectronics公司推出基于32位ARM Cortex-M3内核的单片机，最高工作频率72MHz，运算处理速度极快，结合控制系统硬件的优化抗干扰能力强，在复杂的工业现场环境中运行稳定可靠。

本公司电子元器件经过层层筛选，检测合格进入焊接工艺，焊接完毕，上电老化实验经过专业仪器仪表进一步检测是否符合要求后，经过超声清洗，预烘干，专业线路板三防漆涂覆，（防潮，防尘，防水，防盐雾耐电晕等，延长了线路板的寿命）。

布氏测量软件可以通过modbus进行通讯，布氏软件作为服务端，端口为502。

1、不论工件大小，所处位置，试样离压头远近，工作台可自动升降，自动加载，自动测量工件的布氏硬度。

2、机身正面安装工业平板电脑,内置工业级摄像头，采用CCD图像软件处理，直接导出数据和图像，完成对图像的手动和自动测量，方便快捷；

3、电子闭环控制施加试验力，完全实现了加荷、保荷、卸荷的自动化运行；

4、机身使用优质铸铁一次浇铸成型，配合以汽车烤漆处理工艺，外形圆润美观；

5、配置自动转塔功能,压头和镜头之间自动切换，使用更加方便;高清光学双物镜，可测量从不同标准试验力下的不同直径的压痕；

6、可设置硬度值的最大值和最小值，当测试值超过设定范围时，发出提示；

7、具有软件硬度值修正功能，可以在一定范围内直接对硬度值进行修正；

8、具有数据库功能，可对试验数据进行编辑分析，并导出word、excel以及pdf格式文件报表；

9、可自动进行全硬度标尺的单位转换;

10、并可通过RS232、USB接口(可选配）输出数据；

11、精度符合GB/T231.2、ISO6506-2和美国ASTM E10标准。

应用范围：

1、测定黑色金属、有色金属及轴承合金材料的布氏硬度；

2、可测试铸钢、铝合金、铜合金、可锻铸件、软钢、调质钢、退火钢等。

技术参数：

附件标准配置：

以上为标准配置，实际产品以实物为准！
