一、切割机的用途与特性

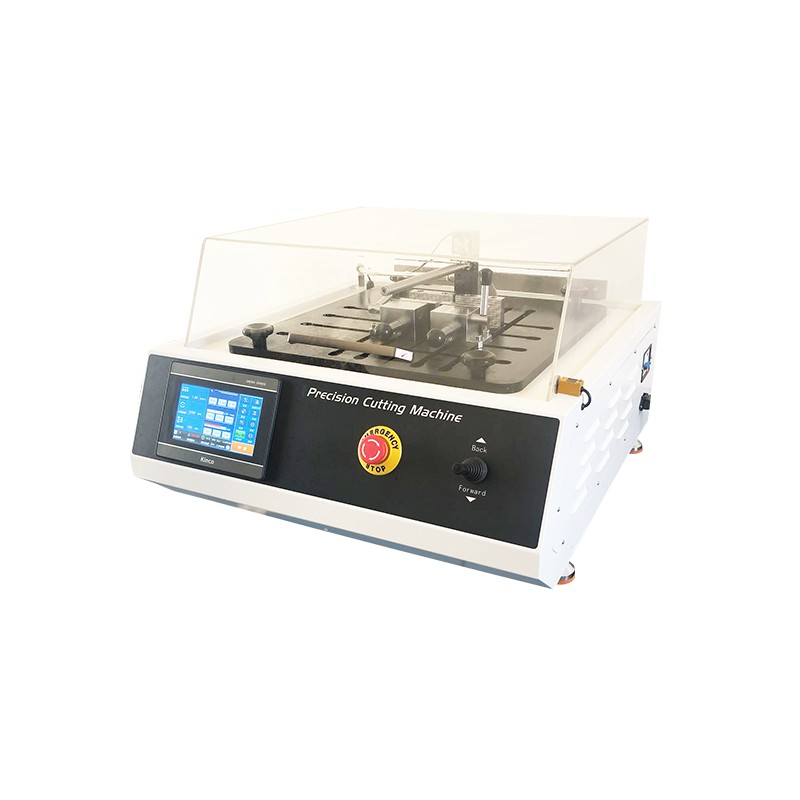

PBD-3000精密平板切割机是一款切割片位于工作台面下方的高精度切割机，主要用于各种金属材料，PCB线路板，半导体，晶体，陶瓷等零件的精密切割。该设备采用PLC控制，定位精度高；调速范围大；切割能力强；强循环冷却系统；可预设进刀速度；大触摸屏控制显示；易于操作控制；自动切割可减少操作者的疲劳，保证了试样制作的一致性；并对整个切割过程进行实时监控，报警提示；宽大明亮的带安全开关切割室，具有工件放置灵活方便，易清理等优点。是企业及科研院所制备高品质试样的理想设备之一。

二、产品优势

1. 采用7寸触摸屏的手自一体控制系统。

2. 后台具有多达50种配方可配置，主屏幕可以调节常用参数。

3. 切割速度0.01-5mm/s精确可调。

4. 切割片转速500-3000rmp精确可调。

5. 可选装激光对刀功能，快速固定装夹试样，定位准确。

6. 具有一键快速对刀功能，提高工作效率

7. 有多种夹具选配，可切割不规则形状的工件。

8. 三种切割模式可选，采用伺服电机系统，使切割更放心。

脉冲切割：容易烧伤材料可以选择该种切割。

连续切割：微小或易切割材质可选用此模式，效率最高。

手动模式：用摇杆推动平台前进，此时平台最大速度为设置的速度。

9. 智能调速：不知道切割需要速度的情况可选择该种模式，本切割机会根据切割负载情况自动调速。

三、主要技术指标

自动金相试样切割机操作规程

（通用版，可根据机型功能自行调整）

一、使用前

1．检查水路：进、排水要流畅，并不能漏水，务必保证水箱及出水管低于设备出水口。

2．检查电气：设备通电后显示正常，电源插座有可靠接地。

3．检查切割片：切割片安装牢固，无裂纹、破损。

二、使用方法

1．将试样固定在切割室的钳口中，切割位置对准切割片，夹紧试样。

2．选择自动模式，按“自动速度设定”按钮，直接写入数字速度。黑色金属工件（非管件）不得超过0.1mm/s。

3．按“切割模式”按钮，按为:前进后退式、间歇式、连续式，选三者其一。

4．转动切割室的手轮，将切割片靠近试样，但不要让切割片接触到工件。

5．按绿色“启动”按钮，电动机和冷却系统启动，进行自动切割。

6．切割试样完毕，切割电动机停止切割。此时，步进电动机启动，自动退回至启动位置。

三、注意事项

1．不得使用有裂纹或破损的切割片切割试样。

2．每次操作完毕，应及时做好清洁保养工作，使用配置的刷子清理切割室的残渣，并给切割室和电机室的丝杠和导向轴刷上防锈油。

3．手动切割模式适用于应急快速切割工件。

4．日常使用过程中，务必按要求加入切削液，防止生锈，切削液与水配比为1:20
