一. 产品概述

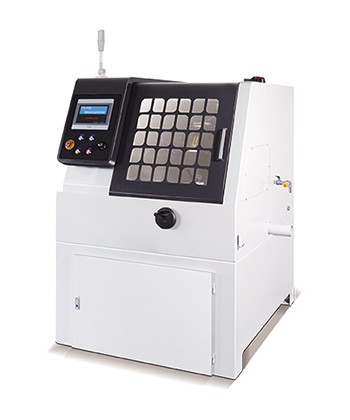

LZQ-450S型全自动试样切割机是一款大型立式金相切割机，专为大型零件的切割而设计，适用于切割各种金属、非金属材料的试样加工，以便观察材料金相、岩相组织。设备运转稳定、噪音低、容量大、效率高，广泛应用于汽车及零部件制造行业，冶金行业及大专院校，高端实验室等部门。

系统采用三菱系统可编程控制器，与10寸高分辨率触摸屏，具有非常高的可靠性与强大的控制能力;硬件配置了大功率变频电机与高精度伺服电机，保障了设备的动力及运行精度。 本机切割过程自动化、操作简便，安全可靠，是现代试验室制作固体材料试样的重要设备之一。

二．技术参数

三．产品特点

1.大容量，可容纳更大的试样，超大的不锈钢与铝合金工作台面和切割室，防腐防锈易清洁，工作台最大承重300KG以上，扩展能力强。滑动门设计，方便试样拿取。

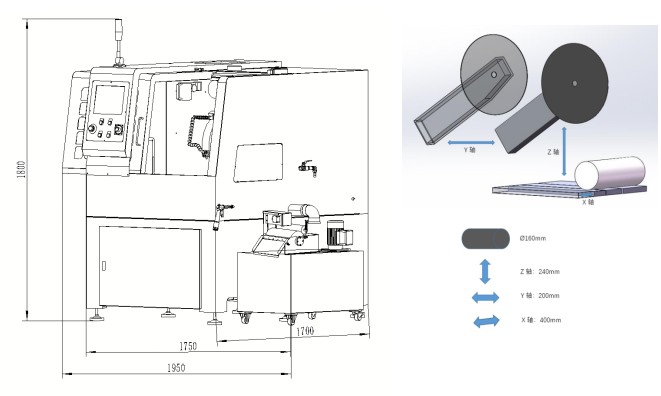

2.通过三轴摇杆制XYZ三轴精确移动，人性化的设计操作十分便捷，同时具备无极变速及三轴联动功能。（业内首创）

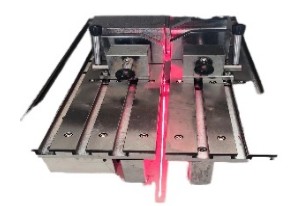

3.标配红色一字激光定位，与防水LED照明，切割位置一目了然，手动对刀更快速、准确。

4.外置150L冷却水箱，标配磁性分离器，易于清洁，扬程54米大流量机床专用水泵，配备5通道水冷系统，保障切割时充分冷却，提高切割质量。

5.双轴联动，实现X轴自动多段连续切割，保证试样尺寸一致性。可夹持左右贯通的超长试样。

6.10英寸大触摸屏，基于三菱PLC自研操作系统，充分考虑操作的便利性及实用性，具备50组数据库参数设置功能。

7.配备标准φ100mm口径排气接口，可驳接现场排气设备，亦可选配油雾收集器，减少切割时微粒物污染，安全环保。

8.符合安全标准的电磁门锁，急停开关，四色声光灯塔。

9.标配快速夹具，最大夹持高度160mm，可依据用户工件尺寸定制各类专用工装夹具。
